Effektiv lösningsmedelsextraktion med flexibel konstruktion
MEAB:s MSU SQ mixer-settler-enheter erbjuder en skalbar och pålitlig lösning för lösningsmedelsextraktion inom både pilotproduktion och industriell drift. Med robust design, anpassningsbara material och flexibel moduluppbyggnad möjliggör de exakta tester, processtyrning och stabil produktion i varierande miljöer och flödeskrav.

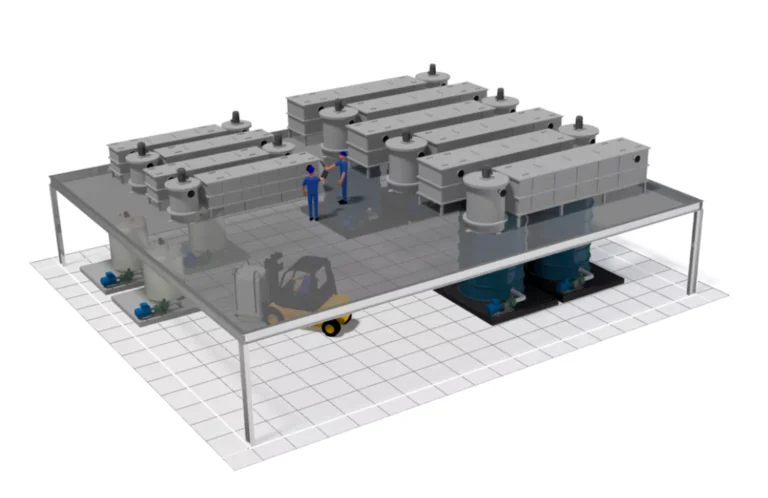

MSU SQ mixer-settler
Kompakta mixer-settlers för krävande extraktionsprocesser
MSU SQ-serien från MEAB är en industriell utrustning utvecklad för lösningsmedelsextraktion i olika skalor – från laboratorie- och pilotanvändning till fullskalig produktion. Varje enhet har en fyrkantig tankkonstruktion med oberoende hydrodynamik, vilket möjliggör flexibel stegindelning. Den drivs av en AC-motor med frekvensstyrning för optimal kontroll av omrörningshastighet.
Konstruktionen är modulär, vilket ger användaren möjlighet att bygga skräddarsydda testanläggningar för effektiv utveckling och verifiering av extraktionsprocesser. Med en mängd olika konstruktionsmaterial – som rostfritt stål, GRP, PVC, PP eller PVDF – kan utrustningen anpassas till specifika kemiska och miljömässiga krav. Flödeskapaciteten sträcker sig från 100 liter per timme och uppåt, med tillgängliga standardstorlekar samt kundanpassade varianter vid behov.
MSU SQ mixer-settler
Teknisk information – MSU SQ mixer-settler
- Typ: Mixer-settler med kvadratisk moduldesign (SQ)
- Design: Separata blandnings- och sedimenteringskammare i kompakt, stapelbar enhet
- Funktion: Vätske–vätske-extraktion genom mekanisk omrörning följt av gravimetrisk separation
- Material: Vanligtvis konstruerad i rostfritt stål, PVDF eller andra kemikalieresistenta material
- Kapacitet: Modulär kapacitet anpassad efter processflöde (typiskt från 0,1 till flera m³/h)
- Omrörning: Skapas av motorstyrd impeller; justerbar hastighet för optimerad blandning
- Separation: Klarfas och extrakt separeras gravimetriskt i stilla zon
- Installation: Flexibel design möjliggör både horisontell och vertikal montering beroende på anläggningsutrymme
- Flexibilitet: Oberoende hydrodynamik per enhet möjliggör valfritt antal extraktionssteg
- Anpassningsbarhet: Flera materialval tillgängliga för kemikalieresistens och processkrav
- Effektivitet: Stabilt fasgränssnitt och jämn blandning via variabel omrörning
- Skalbarhet: Från småskalig pilotdrift till full industriell produktion
- Exakt kontroll: Justerbara inställningar för flöde och fasuppdelning
MSU SQ mixer-settler
Teknisk översikt – MSU SQ mixer-settlers
MSU-15
• Flöde: 200 l/h
• Omrörarvolym: 6 liter
• Settlarvolym: 15 liter
• Konstruktion: GRP / PVDF
MSU-100
• Flöde: 825 l/h
• Omrörarvolym: 27 liter
• Settlarvolym: 100 liter
• Konstruktion: GRP / PVDF
MSU-500
• Flöde: 2500 l/h
• Omrörarvolym: 125 liter
• Settlarvolym: 500 liter
• Konstruktion: GRP / PVDF
MSU-2K
• Flöde: 6400 l/h
• Omrörarvolym: 500 liter
• Settlarvolym: 2000 liter
• Konstruktion: GRP / PVDF
MSU-4.5K
• Flöde: 12000 l/h
• Omrörarvolym: 1000 liter
• Settlarvolym: 4500 liter
• Konstruktion: GRP / PVDF
